■ベルヌーイの疑問点
「ベルヌーイvsニュートン・1」で書きましたが、
ベルヌーイの定理でヒコーキは飛んでいるのだとずっと信じてました。
でも、ずっと疑問に感じていることがありました。
ベルヌーイで疑問に感じている点を3つ挙げてみます。
①紙ヒコーキ
紙を折って作ったヒコーキの主翼はマッタイラです。翼面上側のふくらみもへったくれもありません。でも飛んでいます。
②背面飛行
水平飛行をしているヒコーキは、機体の重さとちょうど同じだけの揚力を発生させていることになります。ベルヌーイ側が主張する通りであれば、ヒコーキは背面になった途端、機体自体の重さに加えて、翼が発生させる同じ力が今度は下向きに働くようになるため、もの凄い勢いで落ちていくはずです。でも実際にはいつまででも背面で飛び続け、飛行を制御することができます(機体強度、燃料系は別として)。
③下面のふくらみ
ベルヌーイの定理によれば、翼の上面の気圧が下がるのは、翼の下面より上面の方がふくらんでいるからだと説明されています。ということは、上面と下面のふくらみの差が大きければ、それだけ揚力は大きくなるはずです。

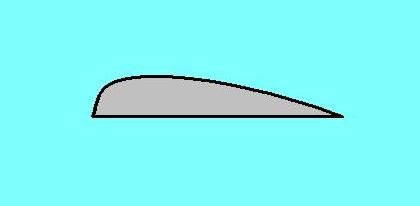

ですから素人考えでは、下面が平らな、こんな「かまぼこ型」な方がいいはずです。
（実際、子供向けの説明図などではこういう翼形が使われることが多いです）
ところが実際には、大抵下面にもふくらみがあります。これでは上面と下面の差があまり出ません。
（もったいない・・・）オイラはこの下面のふくらみが気になって気になって仕方ありませんでした。
「でも、ヒコーキは通常主翼の中に燃料を入れてるから、たくさんの燃料を入れるために、下面にふくらみをもたせているんだ。うん、仕方ないことなんだ。こういう単純に割り切れないのが大人の世界なんだ」。と自分に言い聞かせてました。
ところが、下面が少々ふくらんでいるだけならまだしも・・・

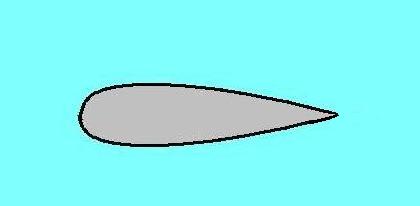

こんな、もう、どっちがふくらんでるんだか分からないような、オイラの神経を逆なでするような翼も結構あるのです。これ、色変えたらエビフライですよ？（違
これで一体どうやって揚力を発生すると？？
ややこしい表現になって恐縮ですが、「翼の上面の方が膨らんでいる」場合、上面の方が下面より距離が長くなります。一般にゆっくり飛ぶヒコーキの方が上面が長くなる（ふくらんでいる）傾向にあるのですが、セスナ１７２の場合、下面と比べて上面の長さは１．５％分しか長くないそうです。これではほとんど差は無いに等しいです。
ニュートン派にとってはこういうことも格好の攻撃材料になります。
最近になって知ったのですが、
上面と下面でふくらみにそれほど差がなくても、上の絵のように空気の流れに対して迎え角があれば、
上面がふくらんでいるのと同じ効果があり、揚力は発生するのだそうです。
……でもそれって結局ニュートンぽいなぁ。。。
■取り付け角
ところで突然ですが、 ジャンボの主翼は「取り付け角」が２度になっております。
「取り付け角が２度」とは、胴体に対して翼が上の絵のように２度傾いて取り付けられていることを意味します。
「2度」と聞くとなんだか大した角度ではないように思いますが、これは見てはっきり分かる角度です。
更に、ジャンボは水平飛行中も、数度の迎え角を取って(常に機首を少し持ち上げて)飛んでいます。
そのためギャレーは、常に数度の傾きがあることを計算に入れて設計しているのだそうです。
主翼に2度の取り付け角があり、更に水平飛行中でも機体自体が常に数度の迎え角を取っている。
ということは、水平飛行中の主翼は、気流に対して少なくとも5度くらいの迎え角を取って飛んでいることになります。
これって結局ニュートンなんじゃないでしょうか??
続きます
